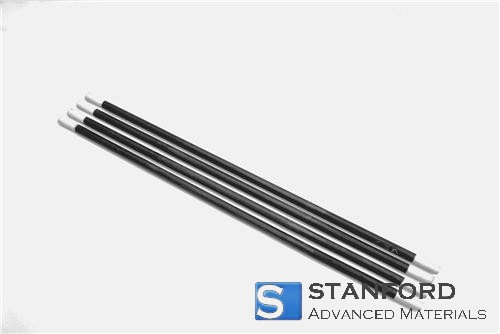

Description des barres chauffantes en carbure de silicium
La barre chauffante en carbure de silicium est un élément chauffant non métallique à haute température, fabriqué à partir de carbure de silicium. Comparé à d'autres éléments métalliques, l'élément chauffant en carbure de silicium présente de nombreux avantages tels qu'une température de fonctionnement élevée, une résistance à l'oxydation, une durée de vie plus longue et une résistance à la corrosion.
Les extrémités froides sont imprégnées de silicium métallique - on parle alors d'une seule pièce - et les extrémités froides à faible résistance sont soudées au four à la zone chaude - on parle alors de trois pièces ou de type LRE (Low Resistance End). Cette extrémité froide à faible résistance électrique leur permet de fonctionner à une température plus basse. Les extrémités des éléments sont métallisées avec de l'aluminium pour fournir une surface de contact à faible résistance à laquelle les connexions électriques sont réalisées à l'aide de bandes d'aluminium tressées.
Spécifications des barres chauffantes en carbure de silicium
| Article # |
Diamètre |
Longueur totale maximale |
Zone chaude (résistance électrique) |
Extrémité froide (résistance électrique) |
| ED-3/8-10 |
3/8 pouces |
26 pouces |
0,3486 Ohms/pouce |
0,01743 Ohms/pouce |
| 10 mm |
660 mm |
0,01372 Ohms/mm |
0.000686 Ohms/mm |
| ED-7/16-11 |
7/16 pouce |
36 pouces |
0,2563 Ohms/pouce |
0.01282 Ohms/Inch |
| 11 mm |
915 mm |
0,01009 Ohms/mm |
0.000505 Ohms/mm |
| ED-1/2-13 |
1/2 pouce |
42 pouces |
0,1963 Ohms/Inch |
0.00982 Ohms/Inch |
| 13 mm |
1090 mm |
0.00773 Ohms/mm |
0.000387 Ohms/mm |
| ED-5/8-16 |
5/8 pouce |
50 pouces |
0,1262 Ohms/pouce |
0.00631 Ohms/Inch |
| 16 mm |
1250 mm |
0,00497 Ohms/mm |
0,000248 Ohms/mm |
| ED-3/4-19 |
3/4 de pouce |
62 pouces |
0,0865 Ohms/pouce |
0.00433 Ohms/Inch |
| 19 mm |
1575 mm |
0,00341 Ohms/mm |
0,00017 Ohms/mm |
| ED-1-25 |
1/1 pouce |
74 pouces |
0,05 Ohms/pouce |
0.0025 Ohms/Inch |
| 25 mm |
1900 mm |
0.00197 Ohms/mm |
0.000098 Ohms/mm |
| ED-1-1/4-32 |
1-1/4 pouce |
86 pouces |
0,0343 Ohms/pouce |
0.00171 Ohms/Inch |
| 32 mm |
2210 mm |
0.00134 Ohms/mm |
0.000067 Ohms/mm |
| ED-1-3/8-35 |
1-3/8 Inch |
90 pouces |
0,027 Ohms/pouce |
0.00135 Ohms/Inch |
| 35 mm |
2290 mm |
0,00106 Ohms/mm |
0.000053 Ohms/mm |
| ED-1-1/2-38 |
1-1/2 pouce |
92 pouces |
0,0234 Ohms/pouce |
0.00117 Ohms/Inch |
| 38 mm |
2340 mm |
0.00092 Ohms/mm |
0,000046 Ohms/mm |
| ED-1-3/4-45 |
1-3/4 pouces |
104 pouces |
0,0165 Ohms/Inch |
0.00082 Ohms/Inch |
| 45 mm |
2670 mm |
0,00065 Ohms/mm |
0.000032 Ohms/mm |
| ED-2-1/8-54 |
2-1/8 pouces |
130 pouces |
0,015 Ohms/pouce |
0.00075 Ohms/Inch |
| 54 mm |
3300 mm |
0,00059 Ohms/mm |
0,00003 Ohms/mm |
| ED-2-3/4-70 |
2-3/4 pouces |
130 pouces |
0,007298 Ohms/pouce |
0.00052 Ohms/Inch |
| 70 mm |
3300 mm |
|
|
CZ : longueur de l'extrémité froide
HZ : longueur de la zone chaude
OD : diamètre extérieur
Veuillez indiquer la taille du produit dont vous avez besoin selon le format suivant :
Zone chaude, extrémité froide, diamètre
Exemple : HZ=500, CZ=250, OD=10mm
Applications des barres chauffantes en carbure de silicium
Les barres chauffantes en carbure de silicium sont largement utilisées pour le carbure de silicium, la métallurgie des poudres, les céramiques, le verre, les métaux et une variété de fours à haute température et d'autres machines industrielles ainsi que d'autres dispositifs de chauffage électrique.
