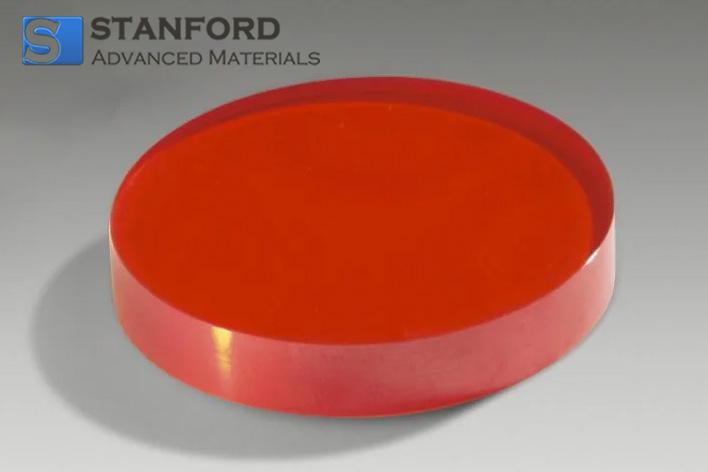

Description du cristal laser Raman au diamant CVD
Le cristallaser Raman au diamant CVD est une fenêtre optique de haute performance fabriquée à partir de diamant synthétique produit par le processus CVD. Il est conçu pour offrir une durabilité et des performances exceptionnelles dans une large gamme d'applications, en particulier là où les matériaux traditionnels comme le verre ou la céramique risquent de céder sous l'effet de conditions extrêmes. Les cristaux de laser Raman diamantés CVD combinent les propriétés uniques du diamant avec la polyvalence de la fabrication CVD, ce qui les rend idéaux pour une utilisation dans les systèmes laser de haute puissance, les optiques à haute énergie et les environnements difficiles.
Spécifications des cristaux laser Raman en diamant CVD
Paramètre
|
Valeur
|
Taille (épaisseur)
|
2x2x7mm / 1.2x4x7mm, ou sur mesure
|
Tolérance de taille
|
-0 + 0,2 mm
|
Tolérance d'épaisseur
|
±25µm
|
Angle de coupe/tolérance
|
3° ± 2°
|
Rugosité de la surface (après polissage grossier)
|
<200nm
|
Rugosité de la surface (après polissage fin)
|
<1nm
|
Planéité
|
λ/3 @ 633nm
|
Tolérance d'orientation
|
±3°
|
Comparaison
Matériau
|
Diamant monocristallin CVD
|
KGW/KGD(WO₄)₂
|
YVO₄
|
BA(NO₃)₂
|
Gain Raman
|
15
|
4
|
5
|
11
|
Décalage Raman (cm-¹)
|
1332
|
901
|
892
|
1047
|
Longueur du cristal (mm)
|
8
|
25
|
25
|
25
|
Conductivitéthermique (W/m-K)
|
>2000
|
5
|
5.2
|
1.2
|
Application du cristal laser Raman au diamant CVD
- Systèmes laser de haute puissance : Fenêtres d'émission et cristaux laser pour les lasers de haute puissance.
- Instruments optiques UV/IR de grande puissance : Lentilles pour instruments optiques ultraviolets (UV) et infrarouges (IR) de grande puissance.
- Capteurs et détecteurs pour environnements difficiles : Capteurs et détecteurs conçus pour fonctionner dans des environnements extrêmes.
Emballage des cristaux de laser Raman à diamant CVD
Notre cristal laser Raman à diamant CVD est manipulé avec soin pendant le stockage et le transport afin de préserver la qualité de notre produit dans son état d'origine.
