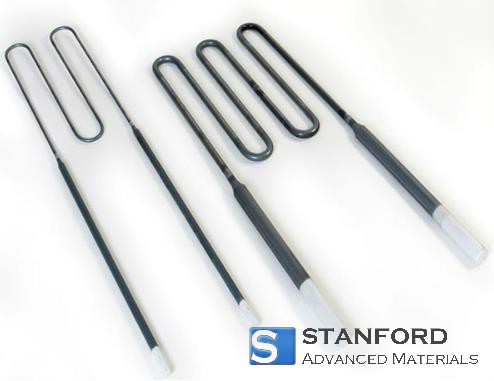

Barres chauffantes en disiliciure de molybdène de type W Description
Les éléments chauffants en disiliciure de molybdène de type W sont connus pour leur longévité et leur fiabilité à haute température. Le thermoplongeur de type W est généralement placé horizontalement. En raison de l'extrémité générant le plus de chaleur, son efficacité de chauffage est plus élevée et plus rentable que celle des autres éléments chauffants. Cet élément chauffant se compose de deux extrémités froides (Lu) et d'au moins trois zones chaudes en forme de U (Le). En général, le diamètre de Lu est deux fois plus grand que celui de Le.
Les éléments chauffants MoSi2 sont fabriqués par métallurgie des poudres. Ils sont composés de disiliciure de molybdène et d'additifs destinés à empêcher la recristallisation. Comme le MoSi2 est totalement stable à 1800 ºC (3270 ºF), ses performances en matière de température sont supérieures à celles d'autres types d'éléments chauffants. La résistance de l'élément MoSi2 à l'oxydation réside dans la formation d'une couche protectrice imperméable en quartz ou en verre, qui se reformera lors du chauffage si elle est endommagée pendant le fonctionnement.
Les dispositifs MoSi2 ont une faible résistivité et présentent des caractéristiques de résistance-température positives. Par rapport aux éléments chauffants métalliques, ils peuvent être utilisés avec des charges en watts très élevées. Grâce à leur résistance à l'oxydation à haute température, les résistances MoSi2 restent constantes à une température constante pendant toute leur durée de vie. Même en série, les nouveaux et les anciens composants peuvent être utilisés simultanément dans le même four.
Spécification des barres chauffantes en disiliciure de molybdène de type W
Diamètre de la zone chaude/de l'extrémité froide : 3/6, 4/9, 5/10, 6/12, 7/14, 9/18 ou 12/24
A : distance centrale entre les jambes
Lu : longueur de l'extrémité froide
Le : longueur de la zone chaude
|
TAILLES DISPONIBLES
|
|
Taille
|
Chaud
|
Froid
|
Standard
|
|
Zone
|
Extrémité
|
"A"
|
|
Le Ø
|
Lu Ø
|
Distance
|
|
mm
|
en
|
mm
|
en
|
mm
|
en
|
|
3/6
|
3
|
0.12
|
6
|
0.24
|
25
|
0.98
|
|
4/8
|
4
|
0.16
|
9
|
0.35
|
25
|
0.98
|
|
6/12
|
6
|
0.24
|
12
|
0.47
|
50
|
1.97
|
|
9/18
|
9
|
0.35
|
18
|
0.71
|
60
|
2.36
|
|
12/24
|
12
|
0.47
|
24
|
0.94
|
80
|
3.15
|
|
Tous les diamètres sont disponibles dans les qualités suivantes :
|
|
MU1766 -1700 - température maximale de l'élément 1700ºC (3090ºF)
|
|
MU1766 -1800 - température maximale de l'élément 1800ºC (3270ºF)
|
Barres chauffantes en disiliciure de molybdène de type W Application
Les baguettes chauffantes en disiliciure de molybdène de type W peuvent être utilisées pour des températures allant jusqu'à 1800 °C, dans des fours électriques utilisés en laboratoire et dans des environnements de production pour la fabrication du verre, de l'acier, de l'électronique, de la céramique et pour le traitement thermique des matériaux.
